一、產品簡介

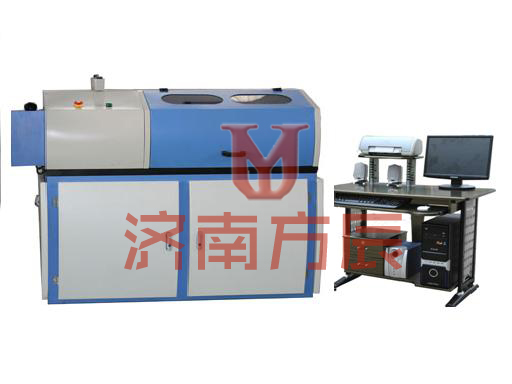

FCTN-WW係列是我廠針對扭轉彈簧、漲緊輪、張緊器、傳動軸、萬向球籠和萬向節等汽車零部件行業專門研製的一種電腦控製扭轉試驗機，主要適用於漲緊輪、張緊器、傳動軸扭簧、蝸卷彈簧、萬向球籠和萬向節的扭轉角、扭轉力矩的測試。既可測量一定扭角時對應的扭矩，也可測量一定扭矩時對應的扭角，並將被測試試件的扭矩—角度，角度--扭矩曲線真實的描繪出。

高剛度扭轉試樣專用工裝，是我司獨有的技術，對高剛度扭轉試樣避免了測試儀器係統本身的誤差對被測試樣的影響。

本機符合《JB/T 9370-1999》、《JJG 269-2006》、《GB/T 1239.3-2009》等扭轉試驗機標準及材料試驗方法。可根據國家標準及ISO、JIS、ASTM、DIN等國際標準進行試驗和提供數據，是汽車零部件，動力機械，質檢部門、大專院校及科研實驗室等部門的理想檢測設備。

二、主要技術參數





●主要規格（Nm）：±200N.m

●扭矩測量範圍：1%-100%FS

●扭矩最小讀數值（Nm）： 0.005

●試驗扭矩分辨率 1/±100000

●扭矩示值相對誤差：≤±1.0% （正轉和反轉兩個方向）

●扭矩重複性相對誤差：≤1.0%（正轉和反轉兩個方向）

●轉角測量範圍 0-10000°

●轉角示值相對誤差：≤±1% （正轉和反轉兩個方向）

●轉角最小讀數值：0.01°

●試驗轉速：0.1-720°/min(屈服前應在3°/min-30°/min；屈服後不大於720°/min)無級調速

●扭轉速度示值相對誤差：≤±1% （正轉和反轉兩個方向）

●扭轉速度示值重複性誤差：≤1.0%

●加力盤、扭矩盤間距離：0～1300（可根據客戶要求定製）

●兩夾頭的同軸度：≤Φ0.3

●電源：AC 220V±10％，50Hz；

●試樣夾持方式：按用戶試樣提供夾具2付（其餘用戶提供球籠圖紙我方可幫忙設計圖紙客戶自己製作）

●試驗級別:1級
