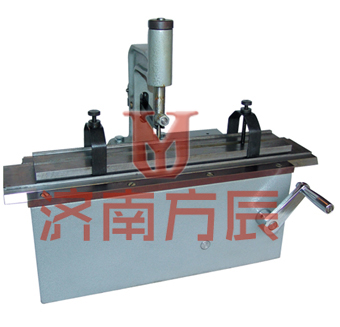

DX-280型標距儀(又稱打點機)是按GB228-87金屬材料拉伸試驗的規定要求設計製造的，該設備采用５mm或10mm的倍數累進計數，打點標距準確可靠，操作簡便易掌握，是試驗室應備的配套儀器。

     主要技術參數：

          1.最長標距:310mm

          2.外形尺寸(長X寬X高):   480X320X400mm;

          3.淨重:20Kg

   二.工作原理：

          1.結構: 標距儀主要有:底座、工作台、兩套凸輪機構、分距齒條、刀具裝置、夾緊裝置等。

          2.原理:依靠手柄帶動軸上的兩套凸輪，其各在180°內分別完成動作。一套凸輪使V形架連同托杆通過鋸齒形齒條將工作台前推5mm或10mm，當凸輪到達頂 點時,由於拉簧的作用,V形架及托杆隨凸輪 降角被拉回到調距塊上。這時另一凸輪在另一180°內已將刻針抬高至與試件表麵為最大距離,彈簧受壓已儲存了最大能量。手柄繼續搖動，彈簧能量得到釋放而帶動刻針一起衝擊，便在試樣上打出標記或刻線。

   三.使用方法：

         搖動手柄使刻針至最高位置，針尖對好試樣上的第一個點，針尖距試樣表麵10mm為宜,夾緊試樣 。扭動調距盤為5或10（每次前進距離）。而後連續搖動手柄，即可得到標距準確的試樣。

      當工作台自右向左移動到最終點時,右手將托杆輕微抬起,左手向右推動工作台即可恢複原位（要輕推，防止碰壞齒尖）。

   四.注意事項:

        1.標距儀放在牢固的台麵上即可使用。工作時，應均勻搖動手柄，防止猛搖，不宜用力過大，以免損壞機件。

        2.定期加注一般機油潤滑設備。
